طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة بالصور

طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة


المقال يتناول طريقة تغيير بريزة الكهرباء. طريقة توصيل فيشة كهرباء . توصيل البرايز . توصيل بريزة من بريزة .  طريقة توصيل بريزة الكهرباء من ضمن سلسلة صيانة المنزل شرح بالصور خطوة بخطوة بطريقة سهلة وامنة تماما


المحتوي

  • إرشادات السلامة من الكهرباء
  • الادوات المستخدمة فى توصيل البرايز
  • خطوات توصيل البرايز و توصيل بريزة من بريزة


طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة بالصور


إرشادات السلامة من الكهرباء


يرجى اتباع إرشادات السلامة من الكهرباء وعدم توصيل التيار الكهربائي لاى سبب اثناء العمل وقم بفصل التيار الكهربائي عن مكان العمل من خلال غلق قواطع الكهرباء ومفاتيح الكهرباء وقم بعمل اختبار بمفك تيست حرصا على حياتك


طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة بالصور
شكل رقم 3

الادوات المستخدمة فى توصيل البرايز


  • مفك صليبة ومفك عادة
  • مفك تست كهرباء
  • بنسة قطع اسلاك صغيرة
  • لقمة بريزة
  • سلك كهرباء 2 مللى طول 20 سم



طريقة توصيل فيشة كهرباء


  • قم بفصل التيار الكهربائي عن مكان العمل تماما وغلق قواطع الكهرباء المؤدية الى مكان توصيل البرايز وتاكد ايضا قبل بدء العمل من خلال اختبار الاسلاك الكهربائية بمفك التست حرصا على سلامتك وراجع ارشادات السلامة من الكهرباء

  • اذا كان شاسيه مفتاح موجود وتحتاج تركيب لقمة بريزة او اثنين . ساشرح لك طريقة فكه وتركيبه حتى تتوافر لك جميع الحلول فى توصيل البرايز او تغيير بريزة الكهرباء

  • قم بنزع غطاء مفتاح الكهرباء الذى تريد تركيب بريزة الكهرباء فيه او تغيير لقمة الكهرباء من خلال دفع الغطاء الى الاعلى والخارج برفق ولين حتى لايتعرض للكسر وحتى يخرج من مكانه حيث ان اغلبه يتم تركيبه بالكبس

  • اسفل الغطاء الخارجى ستجد كفر بلاستيك مثبت بعدد اثنين مسمار من الجوانب . قم بفك مسمارى التثبيت ثم انزع كفر المفتاح الى الخارج

  • ستجد اسفل الكفر البلاستيك الشاسيه الخاص بالمفتاح . قم بفك مسمارى التثبيت الخاصة بشاسيه مفتاح وهم عدد 2 مسمار على الجوانب . ثم قم بنزع الشاسيه من مكانه تجاه الخارج ناحيتك

  • لقمة الكهرباء يوجد بها من الخلف عدد اربعة اماكن لدخول اسلاك الكهرباء بها . كل مكانيين متجاورين يتم تثبيت اسلاك الكهرباء بداخلهم من خلال ربط مسمار التثبيت

  • لقمة الكهرباء يتم تثبيتها داخل الشاسيه من خلال بروز من احد جانبيها يتم ادخاله فى مكانه المخصص فى شاسيه مفتاح . والجانب الاخر يتم تثبيته بالشاسيه من خلال بروز موجود فى الشاسيه ويتم الضغط عليه الى الداخل ليتم تثبيت بريزة الكهرباء

  • قم بتركيب لقمة الكهرباء داخل شاسيه مفتاح الكهرباء وذلك من ادخال البروز الحديد الموجود فى لقمة الكهرباء فى مكانه المخصص بالشاسيه

  • ثم قم بالضغط بواسطة المفك العادة على البروز الاخر من الناحية الاخرى والموجود فى شاسيه المفتاح الى الداخل حتى يتم تثبيت لقمة البريزة من الناحيتين

  • علب الكهرباء البلاستيك التى يتم تركيب الشاسيه بداخلها . يوجد بداخلها اسلاك الكهرباء وهم عدد اثنين طرف سلك كهربائي . طرف سلك منهم موجب وهو الكهرباء والطرف الاخر ارضى

  • لتحديد طرف السلك الذى يوجد به الكهرباء قم باختباره بوضع مفك التست على طرف السلك ان اضاء مفك التست فهذا هو الكهرباء والطرف الذى لايضيئ مفك التست هو الطرف الارضى

  • قم بادخال طرف سلك الكهرباء الموجب فى مكانه خلف بريزة الكهرباء على احد الجوانب ثم قم باحكام ربط مسمار التثبيت على طرف السلك الكهربائي جيدا . وعدم ربط مسمار التثبيت جيدا يؤدى الى سخونة الاسلاك

  • قم بادخال طرف السلك الاخر وهو الارضى فى مكانه المخصص خلف بريزة الكهرباء على الجانب الاخر وليس بجوار طرف السلك الموجب حتى لايحدث صعق كهربائي . كل طرف يتم تركيبه فى ناحية . طرف على اليمين وطرف على اليسار

  • قم باعادة التركيب عكس خطوات الفك بعاليه وبذلك تكون قد تمكنت من تركيب بريزة الكهرباء . واذا اردت توصيل بريزة من بريزة فتابع المقال

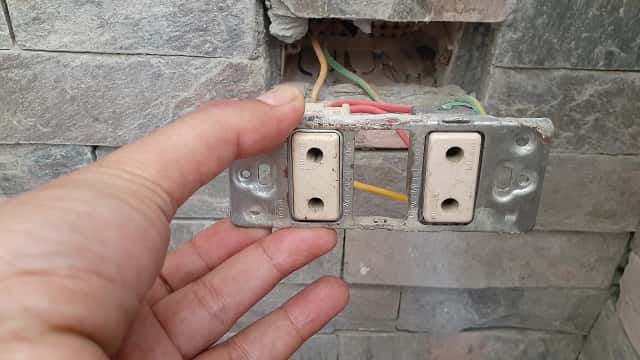

طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة بالصور
شكل رقم 2


توصيل بريزة من بريزة


  • لتوصيل بريزة من بريزة . قم بشراء عدد 2 بريزة كهرباء .  قم بتركيب برايز الكهرباء فى شاسيه المفتاح كما سبق الشرح بعاليه وقم بتركيب كل بريزة على جانب الشاسيه واترك المكان الاوسط فارغ حتى تتمكن من استخدامهم بسهولة

  • خلف بريزة الكهرباء كما تم الشرح بعاليه يوجد اربعة اماكن مخصصة لدخول الاسلاك . كل مكانيين على حدة ويتم احكام الربط على الاسلاك فى كل مكان بواسطة مسمار تثبيت واحد

  • قم باحضار سلك كهربائي لايقل عن 2 مللى من نوع جيد بطول حوالى 20 سم وقم بقصه الى نصفين متساويين تماما . ثم قم بتقشير السلكين من الاطراف الاربعة بطول لايتعدى 3 مللى فقط

  • قم بوضع طرف السلك الاول وهو باللون الاصفر كما يظهر فى الشكل رقم فى  2  المكان المخصص له وذلك بعد فتح مسمار التثبيت للتتمكن من ادخال طرف السلك به ثم قم باحكام ربط مسمار التثبيت جيدا

  • قم بوضع طرف السلك الاخر باللون الاصفر كما يظهر فى الشكل رقم فى المكان المخصص له من الناحية الاخرى فى نفس البريزة ثم قم باحكام ربط مسمار التثبيت جيدا حتى لايحدث سخونة فى الاسلاك الكهربائية

  • الان قم بوضع طرف السلك الاصفر الاول من الناحية الاخرى فى المكان المخصص له فى البريزة الاخرى ذات اللون الابيض فى الفتحة المخصصة كما يظهر فى الصورة شكل رقم    3   فى الفتحة الداخلية للبريزة

  • قم بوضع السلك الاصفر الثانى فى المكان المخصص فى البريزة ذات اللون الابيض كما فى الفتحة الداخلية للبريزة كما يظهر فى الصورة شكل رقم 3

  • علبة الكهرباء التى سيتم تركيب شاسيه المفتاح عليها بداخلها عدد 2 طرف سلك كهربائي . واحد منهم كهرباء والسلك الاخر ارضى كما شرحنا اعلى المقال

  • قم بوضع احد الاطراف فى مكان الفتحة الخارجية فى البريزة ذات اللون الابيض جوار السلك الاصفر وهو السلك ذو اللون الاحمر كما يظهر فى الشكل رقم   3  ثم قم باحكام ربط مسمار التثبيت جيدا وتاكد من ذلك  . وتم وضع السلك هنا باللون الاحمر لتوصيل المعلومة فقط وسيتم استبدال لون السلك الاحمر هنا بالوان السلك عندك فى علبة الكهرباء الخاصة بك انت  كما فى الشكل رقم 4

  • قم بوضع طرف السلك الاخر فى المكان المخصص له فى الفتحة الخارجية فى البريزة ذات اللون الابيض جوار السلك الاصفر الثانى وهو السلك الاحمر كما يظهر فى الشكل رقم   3  ثم قم باحكام ربط مسمار التثبيت جيدا وتاكد من ذلك . وسيتم استبدال السلك الاحمر بلون السلك الموجود فى علبة الكهرباء عندك انت . اللون الاحمر هنا لتوصيل المعلومة فقط كما بالشكل رقم 4

  • قم بادخال الشاسيه والبرايز والاسلاك المثبتة عليه داخل علب الكهرباء البلاستيك واعد تركيب الشاسيه من خلال ربط مسامير التثبيت عكس خطوات الفك بعاليه

  • سبب تركيب طرفى السلك الاصفر بين البريزتين هو لعمل كوبرى كهرباء . توصيل بريزة من بريزة . اما طرفى السلك الاحمر هما طرفى توصيل الكهرباء من الشقة الى البرايز احدهم ارضى والاخر كهرباء


طريقة توصيل فيشة كهرباء توصيل بريزة من بريزة بالصور
شكل رقم 4


كن حذرا اثناء العمل والتوصيلات الكهربائية واتبع اجراءات السلامة من الكهرباء جيدا
