طريقة توصيل فيشة كهرباء بالتفصيل


طريقة توصيل فيش كهرباء



التقرير يتناول طريقة توصيل فيشة كهرباء او طريقة تركيب فيش كهرباء ثنائي بطريقة سهلة وبسيطة بغرض توصيل الأجهزة الكهربائية البعيدة عن مصدر التيار الكهربائي سواء فى توصيل تلفزيون او جهاز كمبيوتر او لتوصيل أي جهاز اخر غير متواجد بجواره مصدر للتيار الكهربائي.


الهدف هو انشاء وتركيب وصلة كهرباء جيدة تتحمل جهد العمل بدلا من التي تباع فى الأسواق قد تكون ذات نوعية رديئة سواء فى قوة التحمل والجودة، كما ان أسعارها مبالغ فيها جدا. بعد تركيب فيشة كهرباء يمكن استخدامها من خلال توصيلها بأقرب مصدر للتيار لتوصيل الكهرباء الي أي جهاز كهربائي بعيد.


نشرح طريقة تركيب فيشة الكهرباء، بشرح وافى ويبين لك طريقة تركيب فيش كهرباء ثنائي وعمل وصلة تمديد كهرباء يعتمد عليها واعتمادية دون حدوث سخونة سلك الكهرباء

فني كهربائي منازل بالكويت
حاسبة استهلاك الأجهزة الكهربائية





تركيب فيشة كهرباء بالصور.طريقه تركيب الفيشه النتايه. كيفية تركيب فيشة كهرباء. توصيل فيشة كهرباء. طريقة تركيب فيش كهرباء ثنائي

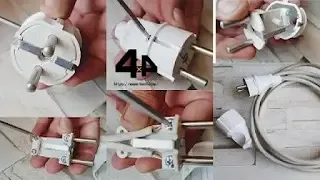

تركيب فيشة كهرباء بالصور شكل رقم 1



إرشادات السلامة من الكهرباء


قبل البدء في العمل قم بفصل التيار الكهربائي تماما عن محيط العمل وعدم توصيل اطراف الاسلاك او فيشة بمصدر التيار الكهربائي على الاطلاق حتى ينتهى العمل تماما حرصا على امنك سلامتك، ولا تبدء العمل ان كنت لا تملك خبرة كافية فى التعامل مع الكهرباء ويفضل الاستعانة بفني واذا رغبت في العمل تحتاج الي هذه الأدوات

  • فيش ذكر وانثى
  • مفك عادة ومفك صليبة
  • قشارة سلك او كتر صغير لتقشير الاسلاك

طريقة تركيب فيشة الكهرباء



قم بشراء فيش ذكر وانثى نوع جيد لا يقل عن 16 امبير على الأقل حتى تتحمل الجهد الكهربائي، لاحظ قوة الامبير يكون مدون على الفيش من الامام وقم بمراجعة قوة الامبير جيدا حتى تقوم بتركيب وصلة جيدة


إيضاح : كلما زاد طول السلك الكهربائي عن ثلاث امتار فيكون تحمل الاسلاك الكهربائية اقل ويؤدى الى سخونة السلك الكهربائي وهو سبب سخونة فيش الكهرباء، راعى ذلك بحيث اذا زاد طول الاسلاك الكهربائية يكون السلك معرض للسخونة


طول السلك اكثر من اللازم يستوجب زيادة مقاسات اسلاك الكهرباء فكلما زاد طول السلك الكهربائي يجب زيادة سمك اسلاك الكهرباء، وتركيب وصلة كهرباء حتى 5 امتار تكون امنة فى الاسلاك ال 3 ملم من نوع جيد ولا تستخدمها للتوصيل بأجهزة احمال عالية بمكيف او ميكروويف او احمال عالية او سخان الخ الخ


السلك 4 ملم يحتمل توصيل أطول. شريطة ان يكون نوع السلك جيد ومطابق للمواصفات ويمكنك مراجعة، جدول احمال اسلاك الكهرباء او الحسابات الكهربائية الخاصة بالأسلاك فى بحث جوجل قبل بدء عمل الوصلة


طريقة تركيب فيشة الكهرباء  ذكر


"تركيب وصلة كهرباء" هو توصيل طرف من السلك الكهربائي بفيشة انثي والطرف الاخر بفيشة ذكر بحيث تستخدم في تمديد الكهرباء للأجهزة البعيدة عن مصدر التيار الكهربائي شريطة ملائمة سمك السلك مع الطول والجهاز المستخدم


قم بفك براغي الفيشة الذكر من جانب فيشة الكهرباء وهو عادة يكون مسمار واحد كما يظهر بالصورة شكل رقم 1، بعد فك المسمار قم بالسحب بأصبعك مقدمة الفيشة الذكر الى ناحيتك للخارج


ادخل السلك المراد توصيله بعد تعرية الأسلاك الكهربائية بطول لا يزيد عن 3 ملم فقط لتجنب خطر الصعق فى حالة حدوث تماس بين الأطراف من خلف فيشة الكهرباء الى داخل الفيشة شكل رقم 1


قم بتقشير السلك حدود 3 ملم من خلال استخدام قشارة السلك او الكتر، قم بفك مسماري التوصيل والمثبتين داخل الفيشة  حتى تتسع فتحة دخول الاسلاك ولا تنزع المسامير حتى النهاية


ادخل طرفي الاسلاك المقشرة الى فتحة دخول كلا منهما، كل طرف سلك فى فتحة واحدة فقط بمعنى طرف فى مسمار والطرف الاخر فى المسمار الاخر، واحرص جيدا وأكرر الا يكون هناك أي تماس بين الأطراف لتجنب الصعق


لا تقم بتعرية السلك بطول اكثر من 3 ملم على الأكثر حتى لا يكون هناك مجال للتماس بين الطرفين، احكم ربط المسامير بعد ان أدخلت الاسلاك فى الأماكن المخصصة لها وهى كل سلك فى مسمار واحد فقط


قبل إعادة تركيب فيشة الكهرباء تأكد بعدم وجود أي تماس بين السلكين داخل الفيشة، قم بالتركيب عكس خطوات الفك وراعى ان يكون فتحة المسمار الجانبي فى اتجاه دخول المسمار ، احكم ربط المسمار الجانبي جيدا "أسباب سخونة سلك الكهرباء" هو الخامات الرديئة من السلك والفيش وبذلك نكون شرحنا، كيفية تركيب فيشة كهرباء



تركيب وصلة كهرباء بالصور. كيف اركب فيشة كهرباء. طريقه تركيب الفيشه النتايه .سبب سخونة فيشة الكهرباء

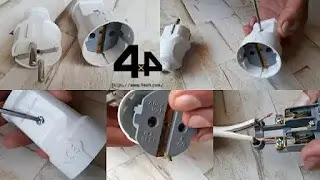

طريقة تركيب فيشة الكهرباء بالصور شكل رقم 2



طريقة تركيب فيشة الكهرباء انثي




عند تركيب فيش انثي قم بفك المسمار الجانبي من فيش كهرباء انثى من خلال استخدام مفك عادة او صليبة حسب المسمار ، ثم قم بنزع جسم الفيشة من الأعلى والى الخارج ثم قم بتقشير الاسلاك الكهربائية من الناحية الأخرى من السلك الكهربائي


حتي يتم توصيل اطرافه فى فيش كهرباء انثى بمسافة لا تزيد عن 3 ملم كما فعلنا في تركيب فيش ذكر، ثم قم بتحرير مسماري تثبيت الاسلاك الكهربائية داخل الفيشة شكل رقم 2 وقم بإسقاط السلك الكهربائي من خلف مؤخرة فيش انثي


قم بتثبيت كل طرف. سلك واحد فقط فى مسمار تثبيت واحد فقط. ثم قم بربط مسماري التثبيت جيدا واحرص على ان لا يكون هناك أي التماس بين الاسلاك وقم بإسقاط جسم الفيش داخل الغطاء واعد التركيب عكس خطوات الفك وبذلك انت قمت بنفسك بتركيب الفيش وهذه هي طريقه تركيب الفيش انثي واصبح لديك الان طريقة تركيب فيش كهرباء ثنائي
